骨材製造（骨材破砕・製砂試験）｜株式会社シーテック

骨材製造AGGREGATE

試験項目	規格	仕様・内容	単位
骨材破砕試験	—	コーンクラッシャ	1試料/2回
製砂試験	—	ロッドミル	1試料/1回
骨材製造	—	ジョークラッシャコーンクラッシャロッドミル	t
原石骨材のふるい分け	—	200kg程度	1試料/1回
機械ふるい分け	—	1粒径　80-40mm　40-20 mm 20-5mm	t
手ふるい分け(粗骨材)	—	1粒径　40㎜以上　40-20㎜　20㎜以下	t
粗骨材の洗浄	—	—	t

単位は、1回の試験に必要な供試体・試料の数です。試験の条件によって変わることがあります。本数・納期はお問い合わせください。

区分	内容
工程	原石搬入　→　一次〜三次破砕　→　ふるい分け・洗浄　→　製砂　→　製品細骨材
主な設備	ジョークラッシャ（一次破砕・圧砕型／供給寸法最大300mm程度）　コーンクラッシャ（二次・三次破砕・摩砕型／供給寸法最大100mm程度）　ロッドミル（細骨材を製造する湿式型／スパイラル式分級機を併設）　セパレータ（水平振動篩網三段型のふるい分け機／供給水による洗浄も可）

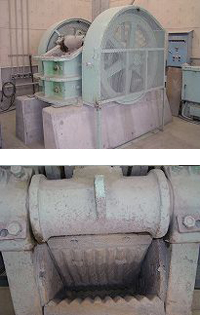

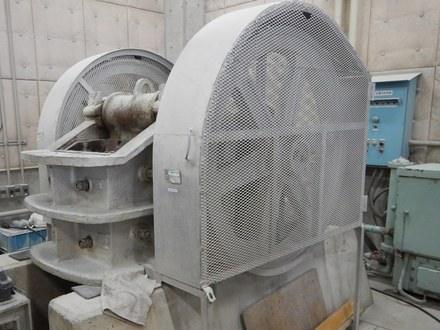

大塊の処理が可能で、一般に第一次・二次破砕に用いられます。排出口の寸法を調整することにより、製造骨材の粒度を変えることができます。

機器名	ジョークラッシャ
形式	ブレーキ型シングルドックル
馬力	20HP
出口間隔調整範囲	40～110mm
標準処理能力	10～20ｔ/ｈ
目的・用途	■原石の破砕 ■コンクリート片の破砕 ■河床骨材の破砕 ■コンクリート用骨材の製造　（150～40mm）

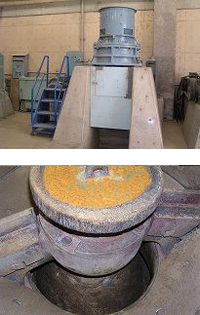

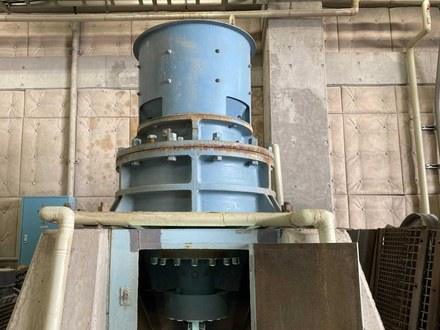

粒の揃った砕石を量産するのに適しています。出口寸法を変えて製造骨材の粒度を調整することができます。

機器名	コーンクラッシャ
形式	油圧式（KFS-600ファイン型）
駆動方式	Vベルト
出口間隔調整範囲	10～30mm
標準処理能力	7～12ｔ/ｈ
目的・用途	砕石の破砕コンクリート片の破砕河床骨材の破砕コンクリート用骨材の製造（40～5mm）再生骨材の製造

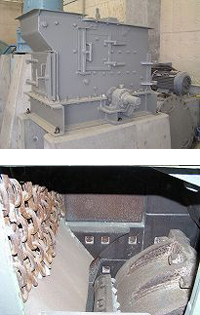

粒度分布の幅が広く、比較的立方に近い砕石を得られ、中破砕、細破砕に適しています。

機器名	インペラブレーカー
形式	SAP-1L
駆動方式	Vベルト
馬力	20HP
標準処理能力	8ｔ/ｈ
目的・用途	■砕石の破砕 ■コンクリート片の破砕 ■河床骨材の破砕 ■コンクリート用骨材の製造（40～5mm） ■再生骨材の製造

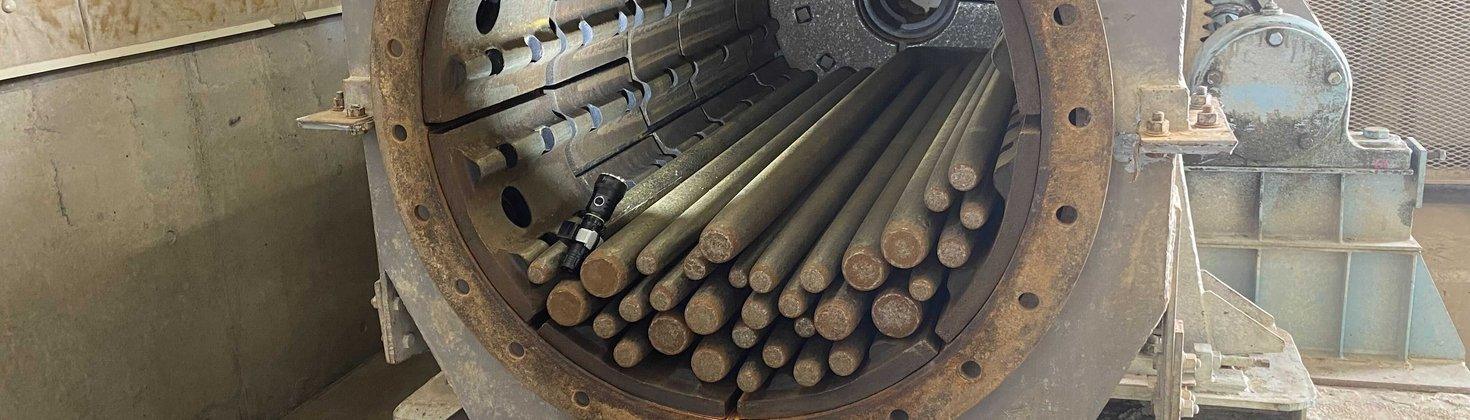

原石を細かく砕き５mm以下の砕砂を得ます。円筒ドラム内の鉄棒の数、原石の投入量を増減することで製造する砂の粒度調整を行います。また、スパイラル分級機による細骨材の洗浄も可能です。

機械内部に３段のふるい網があり、一度に４粒径のふるい分けを行います。また、水を供給することにより、骨材の洗浄も可能です。

機器名	セパレーター
形式	S-503185 （500×4500-34S）
ふるい数	3種
分級サイズ	80mm～5mm
投入方式	ベルトコンベア
付帯設備	洗浄機
標準処理能力	2～3ｔ/ｈ
目的・用途	粗骨材のふるい分け粗骨材の洗浄再生骨材のふるいわけ
